Descripció dels productes

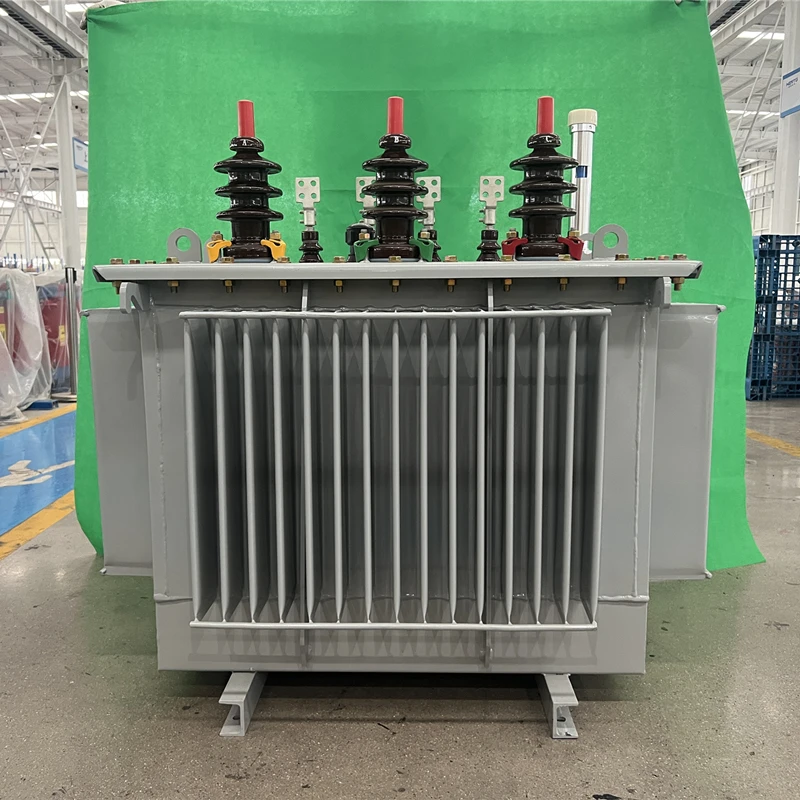

El transformador de distribució de 200 KVA 11/0,4 KV està dissenyat per reduir eficaçment l'alta tensió d'11 kV a un nivell més segur de 0,4 kV, el que el converteix en un component essencial en els sistemes de distribució d'energia elèctrica. Aquest transformador és especialment adequat per a aplicacions comercials i industrials on les càrregues de potència substancials requereixen un lliurament d'energia fiable.
Construït amb tècniques de fabricació avançades i materials de primera qualitat, aquest transformador garanteix la durabilitat, l'eficiència i el compliment dels estàndards de la indústria, proporcionant tranquil·litat tant als operadors com als usuaris finals.
Especificació tècnica
Com es determina la tensió nominal i el corrent nominal dels transformadors submergits en oli?
Determinació de la tensió nominal
Nivells de tensió del sistema d'alimentació: la tensió nominal d'un transformador es determina principalment pels nivells de tensió del sistema d'alimentació al qual es connectarà. Per exemple, si el transformador està dissenyat per a un sistema de distribució de mitjana tensió, la seva tensió nominal serà compatible amb els nivells de tensió estàndard utilitzats en aquests sistemes (per exemple, 6,6 kV, 11 kV o 22 kV).
Requisits de regulació de tensió i d'augment/reducció: els transformadors s'utilitzen sovint per augmentar o reduir les tensions. La tensió nominal es selecciona per garantir que el transformador pugui convertir la tensió de manera eficient i segura al nivell desitjat.
Aïllament i marges de seguretat: El sistema d'aïllament del transformador ha de ser capaç de suportar la tensió nominal sense avaria. A més, normalment s'afegeix un marge de seguretat a la tensió nominal per tenir en compte les fluctuacions de tensió i les sobretensions que es poden produir al sistema elèctric.
Determinació del corrent nominal
Potència nominal del transformador i transferència de potència: el corrent nominal d'un transformador ve determinat per la seva potència nominal (en kVA o MVA) i la tensió nominal. La potència nominal representa la potència màxima que el transformador pot manejar contínuament sense sobreescalfar ni superar els seus límits de disseny. El corrent nominal es calcula mitjançant la fórmula:
Corrent nominal=Potència nominal/√3×Tensió nominal
on la tensió nominal s'expressa normalment en kilovolts (kV) i el corrent nominal és en amperes (A).
Característiques de càrrega i capacitat de sobrecàrrega: el corrent nominal ha de ser suficient per gestionar el corrent de càrrega màxim esperat. A més, els transformadors sovint es dissenyen amb una certa capacitat de sobrecàrrega per adaptar-se a augments de càrrega a curt termini sense danys.
Restriccions tèrmiques i mecàniques: el disseny del transformador ha d'assegurar que pot dissipar amb seguretat la calor generada pel corrent que circula pels seus bobinatges. El corrent nominal es selecciona per mantenir-se dins dels límits tèrmics i mecànics del transformador, evitant el sobreescalfament i l'excés d'esforç sobre l'aïllament i els components estructurals.
Com es calculen les pèrdues sense càrrega i les pèrdues de càrrega d'un transformador submergit en oli?
Les pèrdues sense càrrega (pèrdues de ferro) i les pèrdues de càrrega (pèrdues de coure i corrents de Foucault) en transformadors submergits en oli són factors crítics per avaluar l'eficiència i el rendiment. Aquí teniu una explicació concisa de com es calculen normalment aquestes pèrdues:
Pèrdues sense càrrega (pèrdues de ferro)
Les pèrdues sense càrrega es produeixen quan el transformador està alimentat però no porta càrrega. Aquestes pèrdues es deuen a la histèresi i als corrents de Foucault en el material del nucli. La fórmula per a les pèrdues sense càrrega (P₀) és:
P₀=Ph + Pe
On:
Ph és la pèrdua per histèresi
Pe és la pèrdua de corrent de Foucault
La pèrdua d'histèresi depèn de la freqüència de la tensió aplicada i del volum del nucli, mentre que la pèrdua de corrent de Foucault està influenciada per la resistivitat, permeabilitat i freqüència de flux del material del nucli.
Pèrdues de càrrega (pèrdues de coure i corrents de Foucault)
Les pèrdues de càrrega es produeixen quan el transformador està sota càrrega, com a conseqüència de la resistència dels bobinatges i corrents de Foucault en peces metàl·liques. La fórmula per a les pèrdues de càrrega (Pₖ) és:
Pₖ=I² × Rₖ + We
On:
I és el corrent nominal
Rₖ és la resistència del bobinat a la temperatura de referència (generalment 75 graus)
We és la pèrdua de corrent de Foucault a les parts estructurals
La resistència del bobinat a una temperatura específica (T) es calcula mitjançant:
Rₖ = R₇₅ × (1 + × (T - 75))
On:
R₇₅ és la resistència a 75 graus
és el coeficient de temperatura (normalment 0,004 per al coure)
T és la temperatura de funcionament
Consideracions pràctiques
Els fabricants solen proporcionar valors per a pèrdues de càrrega i sense càrrega basats en condicions de prova estàndard. Per a càlculs més precisos, especialment en condicions de funcionament no estàndard (per exemple, temperatures o freqüències variables), poden ser necessaris models més detallats o dades del fabricant.
En resum, el càlcul d'aquestes pèrdues requereix entendre el material del nucli del transformador, la resistència del bobinat i les condicions operatives, amb les dades del fabricant que serveixen com a font fiable per a una estimació precisa.
